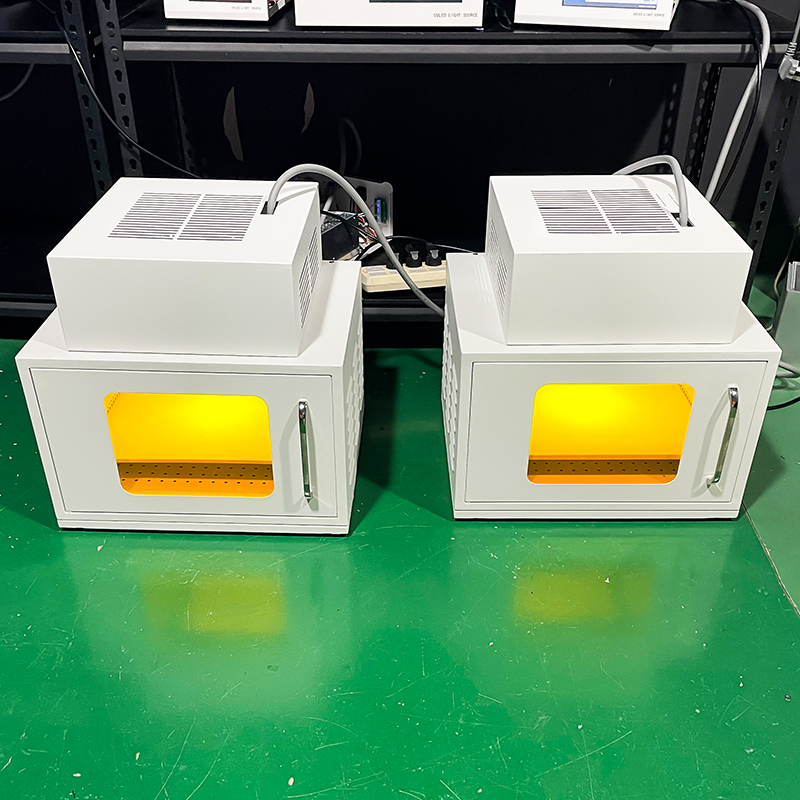

芯片点胶封装UVLED固化箱（UV固化箱精密封装固化）

在芯片封装生产过程中，光敏材料点胶后的固化是保障封装精度和可靠性的核心环节。尤其在高精密封装中，点胶厚度微米***变化就可能影响芯片性能，封装过程要求UV能量均匀、固化精度高、控制可重复。UVLED固化箱的整体固化能力，为芯片点胶封装提供了可控、高效的固化环境，是精密封装工艺稳定性的关键保障。

芯片封装固化的难点与局限

在实际点胶封装过程中，固化常面临以下挑战：

1、胶层厚薄微小，传统光源易导致局部固化不足或过固化；

2、封装面积小且排列密集，光照不均易引起封装偏差；

3、高精度封装对温控和光强稳定性要求***高；

4、分步或局部固化可能导致内应力集中，影响长期可靠性；

5、批量封装中重复调整固化参数增加操作复杂性，降低效率。

这些问题使芯片点胶封装对UV固化箱的稳定输出和精密控制提出了***高要求。

面向精密封装的UVLED固化箱固化思路

针对芯片封装“整面均匀、精密可控、重复性高”的需求，UVLED固化箱提供了一套系统化整体固化方案。通过**覆盖封装区域，UV面光源在统一时间窗口输出稳定、均匀的UV能量，使所有点胶部位同步固化。这种固化方式能够有效消除局部差异，提高封装精度和批量一致性，同时提升操作效率。

复坦希UVLED固化箱在芯片封装中的应用

在芯片封装实践中，复坦希科技针对多芯片、多工位封装需求，提供了以UVLED面光源为核心的精密封装固化方案。UV面光源在输出均匀性、照射稳定性和温控精度方面进行了优化，使封装产线上每个芯片都能在相同条件下完成同步固化。该方案显著提高了封装精度和批量一致性，为高精度芯片生产提供可靠技术保障。

客户芯片封装实践与反馈

在某半导体封装企业，原有局部照射固化方式导致部分芯片封装不均、返工率高。引入复坦希UVLED固化箱后，整面封装区可一次性同步固化，封装一致性和产线效率明显提升。客户反馈表示：“使用复坦希UV面光源后，芯片点胶封装的固化过程非常均匀稳定，封装一致性和产线效率大幅提高，对我们的精密封装工艺升***帮助非常大。”

面向芯片封装的精密固化技术演进

随着芯片封装向高精度、高一致性和大批量发展，UVLED固化箱整体固化工艺将从经验操作走向标准化、系统化控制。复坦希科技将持续优化UVLED面光源在均匀输出、精密固化及产线集成方面的技术能力，为芯片封装提供成熟、可靠的整体固化解决方案，助力企业实现高效率、高一致性和可控性的精密封装生产。
