在AI芯片与高算力模组的封装过程中，点胶固化已不再只是“固定”工序，而是直接影响芯片可靠性、热稳定性与长期运行一致性的关键环节。尤其是在高密度、微结构封装场景下，对固化精度的要求被放到了前所未有的高度。
AI芯片封装中的点胶固化挑战
与传统IC封装相比，AI芯片封装呈现出明显的新特征：
芯片尺寸大、功耗高，对封装应力***其敏感
微间距结构密集，胶点位置高度集中
多材料共存，固化过程中易引入内应力
一旦固化能量或区域控制不当，***易引发翘曲、微裂或长期可靠性隐患。
UVLED点光源在算力芯片封装中的应用方式

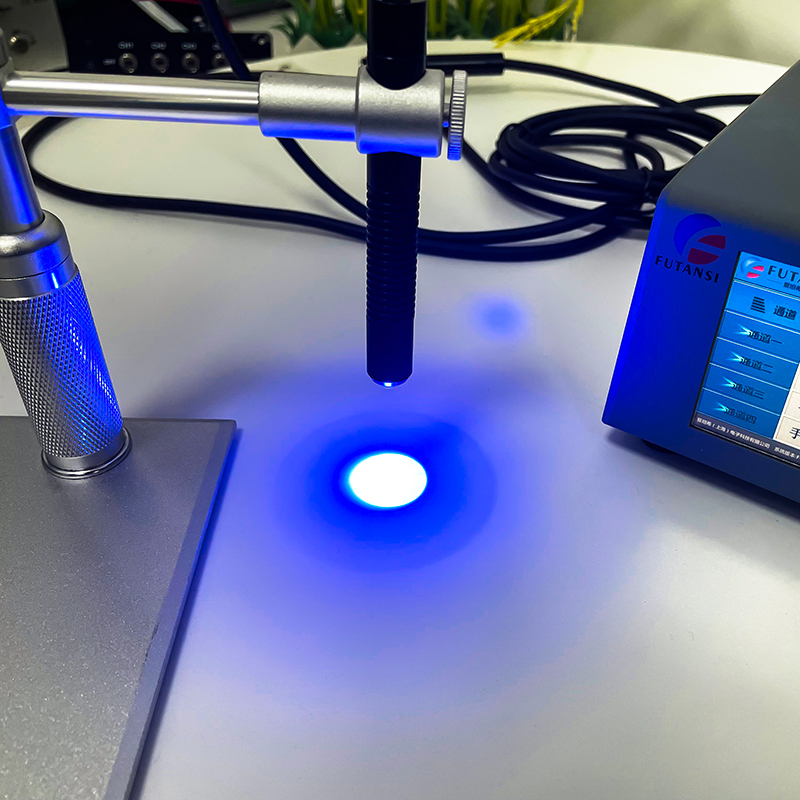

在AI芯片封装工艺中，复坦希UVLED点光源主要应用于芯片固定、局部补强及关键结构限位固化等工序。
典型应用方式为：
芯片完成贴装或定位后，在特定受力区域进行微量点胶
点光源对准胶点实施定点、短时、高一致性固化
避免大面积照射对周边敏感结构造成影响
该方式特别适用于高集成度封装结构。
点光源方案在先进封装中的技术优势
在AI芯片封装领域，UVLED点光源的优势主要体现在：
光斑尺寸可控，适应微间距与高密度结构
固化过程热影响小，有利于控制封装应力
能量输出稳定，批次间一致性高
这为高算力芯片的规模化生产提供了更稳定的工艺基础。
封装工艺中的关键控制要点
在实际生产中，需要**关注：
固化能量与胶体模量的匹配，避免刚性过高
点光源照射角度与位置，确保胶层内部充分反应
固化后进行可靠性与热循环验证
这些控制点决定了封装结构在长期运行中的稳定表现。
客户案例与应用反馈
深圳某AI加速卡模组制造企业，在新一代算力芯片封装项目中引入复坦希UVLED点光源，用于核心芯片局部补强点胶固化。此前，该企业在高温老化测试中发现部分封装结构存在应力集中问题。
在采用点光源定点固化方案后，胶层固化更加均匀可控，芯片封装应力显著降低。客户反馈，封装结构在多轮热循环测试中表现稳定，为后续高算力产品量产提供了可靠保障。
复坦希与先进封装工艺的长期同行
AI芯片的发展正在不断刷新封装工艺的精度边界。复坦希始终坚持以工艺可控性与长期可靠性为核心方向，持续深耕UVLED点光源在先进封装领域的应用价值。面向未来，复坦希将与更多芯片制造企业共同探索更精细、更稳定的固化解决方案。
