倒装芯片（Flip-Chip）封装对胶层固化精度和热管理要求***高，传统热固化方式存在温度过高、封装应力大及生产周期长的问题。UVLED烘箱通过低温、可控、均匀的UV照射，为倒装芯片提供替代热固化的解决方案，实现快速固化、减少热应力、提升封装一致性和可靠性，是现代高密度芯片封装的重要工艺升***手段。
倒装芯片封装固化的难点与局限
在倒装芯片封装中，固化面临以下关键挑战：
1、微小焊球及高密度引脚布局，光照不均容易导致局部固化不足或焊球偏位；
2、传统热固化温度高，易引发材料热应力或基板翘曲；
3、封装胶层厚薄不均，固化一致性难以保证；
4、分步固化可能产生应力集中，影响长期可靠性；
5、批量生产中热固化周期长，产能和效率受限。
这些因素使倒装芯片封装对UVLED烘箱的低温稳定输出和光照均匀性提出了高标准要求。
面向替代热固化的UVLED烘箱固化思路
针对倒装芯片封装“低温、整面均匀、快速固化、可靠性提升”的需求，UVLED烘箱提供系统化整体固化方案。通过整面覆盖封装区域，UV面光源在低温可控环境下输出稳定、均匀的UV能量，使所有焊球和胶层同时固化。该方式不仅避免了高温热应力对封装的影响，还能够提升产线效率和封装一致性。

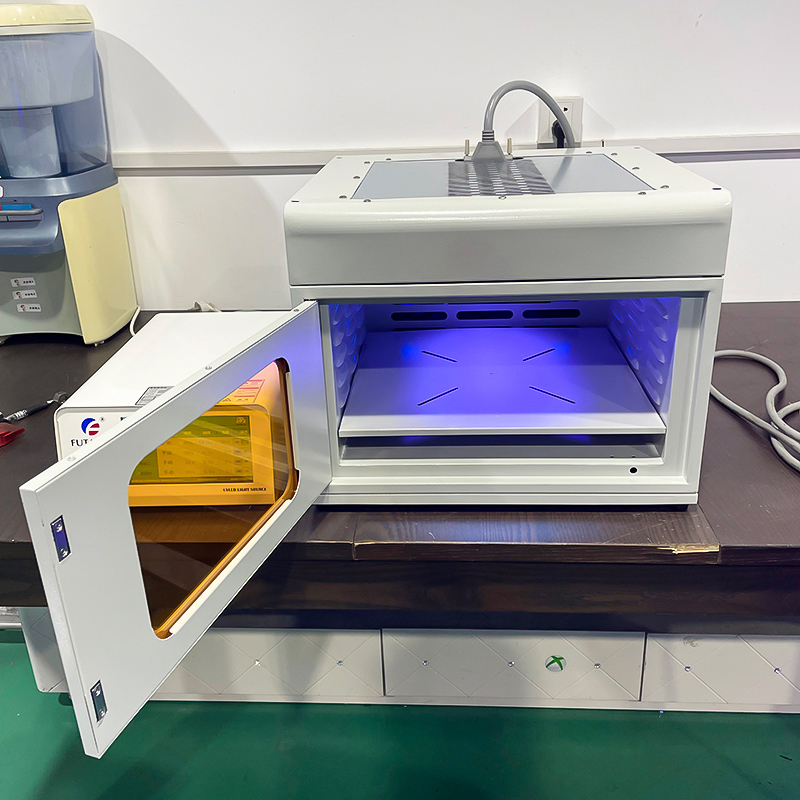

复坦希UVLED烘箱在倒装芯片封装中的应用
在倒装芯片封装实践中，复坦希科技针对多工位、高密度封装需求，提供了以UVLED面光源为核心的低温整体固化方案。UV面光源在输出均匀性、照射稳定性和温控精度方面经过优化，使每片倒装芯片在相同条件下完成同步固化。该方案显著提升了封装一致性和可靠性，为高密度倒装芯片生产提供可靠技术保障。
客户倒装芯片封装实践与反馈
在某半导体企业，原有热固化方式导致封装应力大、焊球偏位及返工率高。引入复坦希UVLED烘箱后，整面封装区可一次性低温同步固化，封装一致性和可靠性明显提升。客户反馈表示：“使用复坦希UV面光源后，倒装芯片封装的固化过程均匀稳定，焊球和胶层一致性显著提高，生产效率大幅提升，对我们的封装工艺升***和热应力控制帮助非常大。”
面向倒装芯片封装的低温固化技术演进
随着倒装芯片封装向高密度、高精度和低热应力发展，UVLED烘箱整体固化工艺将从热固化经验操作走向低温、系统化、工程化控制。复坦希科技将持续优化UVLED面光源在均匀输出、低温固化及产线集成方面的能力，为倒装芯片封装提供成熟、可靠的整体固化解决方案，助力企业实现高效率、高一致性和低应力的生产目标。
