在高精度芯片贴装与微组装过程中，芯片定位通常依赖临时固定胶进行预锁定，以保证后续焊接、封装或耦合工艺的精度。然而，芯片尺寸不断缩小、结构日益复杂，使得定位过程对“微区控制”提出更高要求。传统热固化不仅存在热扩散影响，还容易在微小结构中引发位移或应力集中；而常规点光源在多点同时定位场景中效率受限。因此，如何在微小区域内实现“均匀、低温、可控”的同步固化，成为精密芯片定位中的核心挑战。
UV光源固化工艺难点解析
1、芯片尺寸微小，对照射区域控制要求***高
2、多点同步定位，需保证各区域固化一致性
3、基材反射差异大，影响光能分布均匀性
4、对温度***其敏感，需避免热漂移
5、自动化贴装中对固化节拍要求严格
复坦希UVLED固化光源解决方案

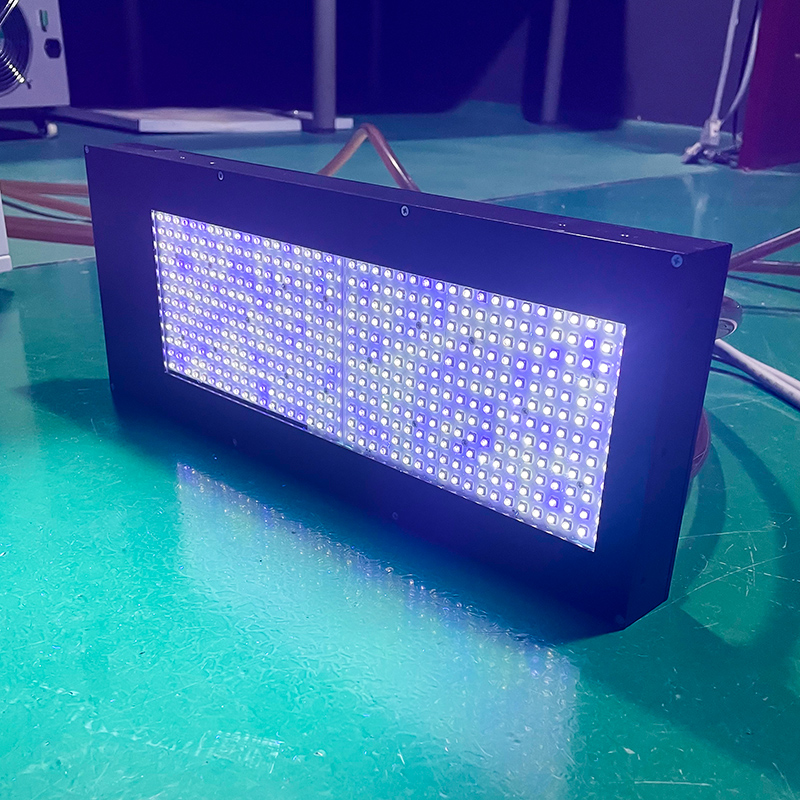

针对精密芯片定位中的多点同步固化需求，复坦希科技推出以UVLED面光源为核心的微区照射解决方案。在芯片阵列或多点定位场景中，通过定制化光斑区域控制，实现“区域化面照射”，在保证整体均匀性的同时，对非目标区域进行有效遮蔽，从而达到微区精准固化效果。
在实际应用中，复坦希UVLED面光源可与视觉定位系统联动，根据芯片排布自动调整照射区域；对于局部关键点位，还可配合UVLED点光源进行补充固化，形成“面+点”协同工艺。同时，在批量处理阶段，可结合紧凑型UV固化箱进行整体稳定定型，进一步提升结构可靠性。
该方案具备显著优势：
面光源均匀输出，实现多点同步固化
微区遮蔽与区域控制技术，提高固化精度
冷光源特性，避免芯片热漂移与应力问题
支持自动化集成，提升产线效率
能量输出稳定，保证批量一致性
实际应用与实验反馈
在杭州某MEMS器件研发企业的芯片阵列装配实验中，工艺工程师周工采用复坦希UVLED面光源对多颗微型芯片进行同步定位固化，并在关键位置辅以点光源加强处理。实验结果显示，多芯片之间的位置偏差显著降低，阵列一致性明显提升，整体装配效率提高约25%。周工表示：“以前用单点固化不仅慢，而且容易出现个别点位偏差，现在通过面光源微区控制，可以一次性完成多个芯片的精准定位，稳定性提升非常明显。”
行业趋势与企业发展
随着芯片制造向微型化、阵列化与高精度集成方向发展，传统单点固化方式已难以满足高效率与高一致性的双重需求。UVLED面光源凭借其均匀输出与区域控制能力，正在成为精密定位工艺的重要支撑。复坦希科技将持续深化UV冷光源在微区照射领域的技术布局，围绕更高精度的光场控制、更智能的系统集成以及更广泛的应用场景拓展，推动UV固化技术在先进制造领域实现更深层次的价值释放。
